Соединения однопроволочных жил методом пайки


Зачищенные концы жил 1 (рис. 11) соединяют двойной скруткой. Место соединения нагревают пламенем пропанбутановой горелки до температуры, близкой к температуре плавления припоя. Затем с усилием натирают поверхность соединения палочкой припоя, введенной в пламя горелки. Таким образом, жилы освобождаются от пленки оксида, облуживаются и желобки заполняются припоем. Эту операцию повторяют и с другой стороны желобка и в местах скрутки жил. Пайку медных жил выполняют с флюсом. Чаще всего применяют оловянно-свинцовый припой, который наносят на место пайки.

После окончания пайки соединения изолируют липкой лентой. Пайку жил сечением до 1, 5 мм2 включительно рекомендуется выполнять паяльником.

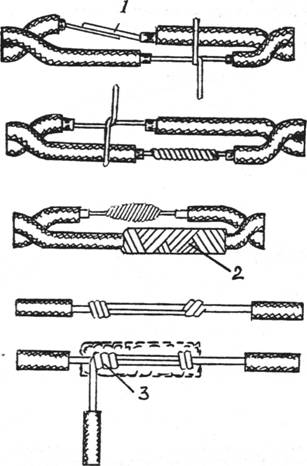

Рис. 11. Соединения однопроволочных жил с применением пайки: 1 — очищенные жилы; 2 — изоляция места соединения; 3 — соединение с ответвлением
