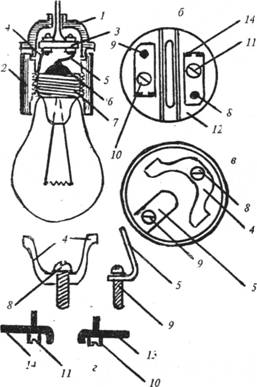

Рис. 40, а иллюстрирует принцип устройства резьбовых патронов для ламп накаливания с резьбовыми цоколями Е2~ (резьба 27 мм), применяющихся в квартирах. Корпус патрона состоит из двух свинчивающихся частей 1 и 2. Внутри находится вкладыш 3 с контактами 4 и J.
Рис. 40. Резьбовой патрон ля прижимается к пружинному контакту 5 патрона, а к его контакту 4 — гильза 7 цоколя лампы.
Важная особенность современных патронов состоит в безопасности, которая обеспечивается следующим образом: до тех пор пока лампа полностью не ввернута, гильза ее цоколя не соединяется с токоведущими частями патрона. А когда соединение уже произошло, к цоколю невозможно прикоснуться, так как он полностью закрыт изолирующим корпусом патрона. Так обеспечивается электробезопасность. В патронах, выпускавшихся несколько лет тому назад, это требование не выполнялось, что необходимо иметь в виду, так как старые патроны еще находятся в эксплуатации. На рис. 40, в вкладыш 3 показан со стороны контактов 4 и 5, а на рис. 40, 6 — со стороны винтов 10 и 11, к которым присоединяют провода. На рис. 40, г показаны детали разобранного вкладыша. Винтами 8 и 9 пластины 13 и 14 привинчены к основанию 12 вкладыша.
