Выключатели с ползунковыми и поворотными конструкциями


Выключатели такого типа имеют преобладающее значение в осветительных сетях и бытовых установках и приборах. Кинематические схемы их могут быть самыми разнообразными (рис. 36).

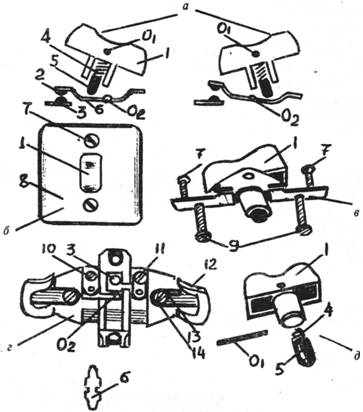

Рис. 35. Клавишный выключатель: о — принцип действия; б — общий вид; в, г, д — устройство выключателя

Перекидной механизм с пружиной сжатия или пружиной растяжения отличаются друг от друга тем, что перебрасывание контакта происходит под действием растяжения или сжатия специальной пружины. Тип этой схемы — врубной. На рис. 36, а показана кинематическая схема выключателей с пружиной сжатия, которая приводится в действие тумблерным приводом — рукояткой 1. Отключающая винтовая пружина сжатия 2 расположена внутри пластмассовой детали, на которой установлен подвижной коммутирующий контакт в форме П-образной перемычки 3, изготовленный из латуни. Во включенном состоянии подвижной контакт замыкает два неподвижных контакта, изготовленных из пружинящих бронз и во включенном положении обеспечивающие необходимое контактное сжатие.

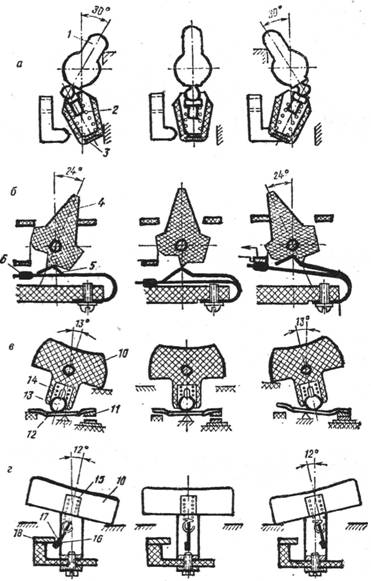

Рис. 36 (1). Переключатели с ползунковыми и поворотными конструкциями: а - перекидной механизм с пружиной сжатия; б — кулачковый перекидной механизм с плоской пружиной; в — двухплечевой качающийся механизм с пружиной сжатия; г — одноплечевой качающийся механизм с пружиной растяжения

Рис. 36(2). Переключатели с ползунковыми и поворотными конструкциями: д — механизм автоматического пневматического выключателя АВ-2А; е — поворотный кулачковый механизм

Аппарат, работающей по такой схеме, имеет три положения: отключенное, прохождение рукоятки через нейтральное положение — пружина сжимается; включенное, после быстрого перебрасывания подвижного контакта к неподвижным под воздействием разжимающейся пружины. Момент замыкания и размыкания коммутирующих контактов не зависит от скорости перекидывания привода — рукоятки или усилия нажатия. Из-за упругости неподвижных контактов возникают сравнительно небольшие вибрации. Выпуск выключателей и переключателей такого типа значительно сокращается.

Па рис. 36, 5 показана кинематическая схема выключателей с кулачковым механизмом и приводом перекидного   типа. В ней изменены торцевые контакты и плоская пружина (может быть и цилиндрическая). Замыкание и размыкание коммутирующих контактов происходит при перебрасывании рукоятки-кулачка 4 благодаря тому, что плоская пружина 5 с подвижным контактом 6 устанавливается в одном из двух положений — замыкание и размыкание. На рис. 36, е представлен поворотный механизм с эксцентриковым устройством. Он состоит из оси 27 квадратного сечения, которая зажата и фиксируется в нужном положении одной или двумя плоскими (или спиральными) пружинами 28. Жестко насаженый кулачок 29 поворачиваясь, выступом нажимает на плоскую пружину контакта 30, прижимая его к неподвижному контакту 31. При установке на барабан подвижного контакта с тремя точками касания и трех неподвижных контактов можно получить переключатель на четыре положения. На рис. 36, в дана схема двухплечевого качающегося механизма с пружиной сжатия.

При нажатии на клавишу 10 перекидная пружина 14 вместе с упорным шариком 13 нажимает на рычаг 12, с одной стороны которого приварен подвижный контакт 11, который после перехода шарика через «мертвую точку» над осью рычага соединяется или разъединяется с неподвижным контактом. На рис. 36, г показана схема выключателя с одноплечевым качающимся механизмом и пружиной растяжения, которая работает аналогично двухплечевому качающемуся механизму. Здесь пружина растяжения 15 закрепляется на специальной перекидывающейся рамке 16, пружина перебрасывает рамку с металлокерамическим серебросодержащим или серебряным подвижным контактом 17 в одно из крайних положений, где и происходит его замыкание или размыкание с неподвижным контактом 18.

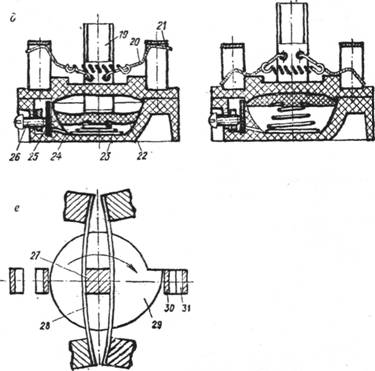

Пневматические схемы механизмов удобно рассмотреть на примере автоматического выключателя, показанного на рис. 36, д. Здесь при нажатии кнопки 19 давление передается резиновой мембране 22, замыкаются подвижные 20 и неподвижные контакты 21. Кроме того, воздух из внутреннего объема 24 удаляется через микрометрический винт 26, выполняющий роль клапана, а пружина 23 сжимается. Контакты остаются замкнутыми только то время, пока воздух через калиброванное отверстие 25 не заполнит объем и не выпрямит мембрану, которая передаст давление отключающей пружине, под действием которой контакты размыкаются. Такой выключатель может быть использован как реле времени, которое может иметь выдержку от нуля до трех минут.
