Трубные проводки


Такие проводки выполняются только тогда, когда не рекомендуется применение других способов прокладки. Трубные проводки задействуются для защиты проводки от механических повреждений и для защиты от воздействия внешней среды. Если предполагается только защита от механических повреждений, то герметичность трубопровода не требуется. Но если надо защитить провод от внешней среды — герметичность обязательна.

Для герметичности обязательно уплотнение мест соединений участков трубы и всех ответвлений.

При пересечении с трубами отопления расстояние до труб электропроводки должно быть в свету не менее 50 мм, а при параллельной прокладке с ними — 100 мм.

Стальные трубы необходимо прокладывать так, чтобы в них не могла скапливаться влага и конденсат. Для стока воды трубы прокладывают на горизонтальных участках трассы с некоторым уклоном в сторону коробки.

В стальных и пластмассовых трубах прокладывают незащищенные изолированные провода марки АПРТО, ПРТО, АПВ, ПВидр.

Минимальные сечения токопроводящих жил изолированных проводов, прокладываемых в трубах, составляют 1, 0 мм2 для медных и 2, 0 мм2 — для алюминиевых проводов. Электропроводки монтируют в. трубах так, чтобы при необходимости провода можно было извлечь из трубы и заменить другими. Поэтому если на трассе прокладки трубопровода имеется два утла изгиба, то расстояние между коробками не должно превышать 5 м, а на прямых участках — Юм. Выполнять соединения или ответвления проводов в трубах запрещено, их выполняют только в коробках.   Выполнение электропроводки в стальных трубах можно проводить при открытой, скрытой и наружной прокладке. Стальные трубы применяют в виде исключения, когда не допускается прокладка проводов без труб и нельзя использовать неметаллические трубы.

В садовых домиках и строениях стальные трубы необходимы для устройства вводов и электропроводок на чердаках, в подвалах и для наружных электропроводок.

Трубы перед монтажом очищают от ржавчины, грязи, заусениц. Для предупреждения разрушающего воздействия коррозии на оболочку проводов и кабелей — трубы, прокладываемые открыто, окрашивают. Трубы, прокладываемые в бетоне, снаружи не окрашивают для лучшего сцепления их наружной поверхности с бетоном.

При изгибании труб, смятие (гофрировка) на углах не допускается. Изгибать трубы на угол менее 90° не рекомендуется, так как при сложной конфигурации трубопроводов и большой его протяженности трудно протащить провода через трубы. Поэтому радиусы изгиба труб ограничиваются. При прокладке труб скрыто радиус изгиба должен быть не менее шести наружных диаметров трубы, при одном изгибе или открытой прокладке — не менее четырех наружных диаметров. При прокладке трубы в бетоне радиус изгиба должен быть не менее десяти наружных диаметров трубы.

Расстояние между точками крепления открыто проложенных стальных труб на горизонтальных и вертикальных участках зависит от диаметра прокладываемых труб. Трубы диаметром 15—32 мм крепят через 2, 5—3, 0 м, а на изгибах — на расстоянии 150—200 мм от угла поворота. При открытой прокладке труб их крепят к опорным конструкциям скобами, клипами, накладками и хомутами.

Концы труб после обрезки очищают от заусенцев, раззенковывают и оконцовывают втулками.

Проводка в замоноличенных трубах В настоящее время скрытую проводку обычно выполняют в замоноличенных на домостроительных заводах пластмассовых (винипластовых) трубах. Фрагмент такой проводки показан на рис. 25.

Применение замоноличенных пластмассовых труб и коробок для соединений и разветвлений проводов, а также   для установки в них штепсельных розеток, выключателей и т. п. позволяет: заменить электропроводку в процессе эксплуатации; обеспечить независимость электромонтажных работ от общестроительных; исключить дыропробивные работы и мокрые процессы (заделку борозд с проводами) при монтаже электропроводки; значительно повысить электробезопасность, так как винипластовые трубы — хорошая дополнительная изоляция; повысить уровень индустриализации электромонтажных работ благодаря тому, что основные трудоемкие процессы со строительной площадки переносятся на заводы; монтировать электропроводки, не нарушая звукоизоляцию жилых зданий. При выполнении электропроводок в замоноличенных винипластовых трубах повреждение проводов во время выполаения строительных работ полностью исключено.

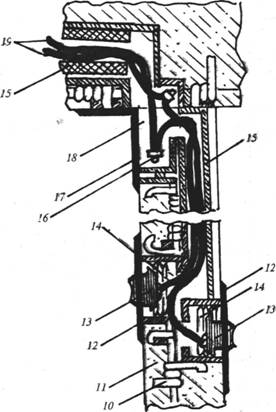

Рис. 25. Проводка в замоноличенных трубах: 10 — арматуре; 11 — перегородка; 12 — крышка штепсельной розетки; 13 — штепсельная розетка; 14 — закладной пластмассовый стакан для установки розетки; 15 — винипластовая труба; 16 — соединение проводов: 17 — крышка ниши; 18 — ниша; 19— провода

Плинтусные электропроводки находят все большее применение, особенно широкое распространение они получают в домах из монолитного железобетона. В электротехническом плинтусе (рис. 26, г) имеется пять каналов. В двух верхних укладывают провода групповой электрической сети, в трех нижних — провода радиотрансляции, телефона и телевизионный кабель. Провода телефона и радиотрансляции разделены таким образом, чтобы не было взаимных влияний (помех). Проводка в плинтусах сменяема. В каналах, провода фиксируют клицами, которые устанавливают через 500— 700 мм.

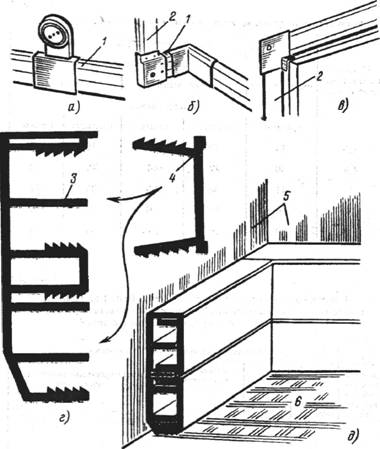

Рис. 26. Плинтусные электропроводки: а — установка надплинтусной розетки; б — поворот и подъем проводки; е — наличник, обрамляющий дверь; г — электротехнический плинтус; д — установка электротехнического плинтуса; 1 — плинтус, 2 — наличник; 3 — основание плинтуса; 4 — крышка; 5 — стена; 6 — чистый пол

Крепят плинтусы несколькими способами: пристрелкой с помощью монтажного поршневого пистолета; приклеиванием; гвоздями к деревянному основанию пола, выполненного из щитового паркета; металлическими скобами, которые закладывают в шов между плитой перекрытия и стено  вой панелью во время монтажа здания до затвердения раствора; с помощью закладных устройств; дюбелями; при наличии деревянных пробок непосредственно шурупами или гвоздями.

Электротехнический наличник служит для декоративного оформления дверной коробки и для прокладки проводов при огибании дверного проема. Электротехнические устройства специально для плинтусных проводок: штепсельные розетки, радиорозетки, телефонные безобрывные и телевизионные розетки. Монтироваться эти устройства должны в унифицированных монтажных коробках. В настоящее время над плинтусами устанавливают надплинтусные штепсельные розетки.
