Тросовая проводка


В металлических гаражах, навесах, теплицах (в индивидуальном жилом секторе) крепление обычной проводки к несущим конструкциям затруднительно и с этой целью могут применяться тросовые проводки. Ее выполняют, как правило, обычными установочными алюминиевыми проводами с поливинилхлоридной, полиэтиленовой или резиновой изоляцией или специальными тросовыми проводами. Тросовые проводки содержат два основных элемента: несущий трос с комплектом натяжных устройств и собственно электропроводку с проводами, крепежными подвесками, соединительными (ответвительными) коробками, арматурой и пускозащитными устройствами. Для концевого крепления стальных тросов применяют анкеры или сквозные болты, которые устанавливают в отверстия, пробитые в стене и скрепляют пайкой с наружной стороны, а для удаления под гайку подкрадывается широкая шайба. Для соединения троса с анкерами на его концах делают петли. Если в качестве троса используется стальной канат, петли выполняют с помощью тросового зажима 2 (рис. 27) и коута 3, а в случае применения катаной проволоки — стальной обоймы 5 (заранее надетой на катанку и затем сваренной) и зажима 6. Натяжение я стрелу провеса регулируют натяжной муфтой 7, устанавливаемой с обоях или одного конца троса. Кроме крепления по концам в зависимости от веса монтируемой электропроводки и светильников устанавливают промежуточные крепления троса к потолочным конструкциям по мере необходимости, уменьшая этим стрелу провеса и придавая всей линии необходимую механическую прочность.

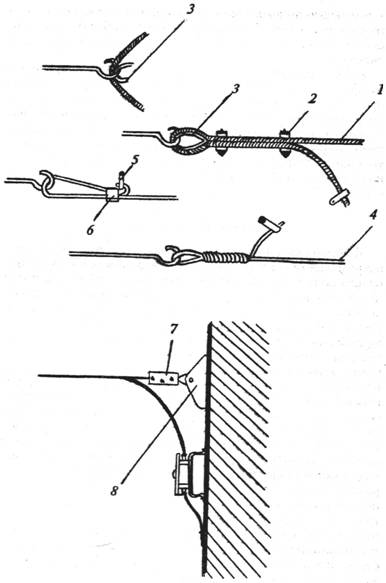

Рис. 27. Элементы тросовой проводки: 1 - трос; 2 — тросовый зажим, 3 - коут, 4-проволока; 5 - обойма; 6зажим, 7натяжная муфта, конечная конструкция

На обоих концах троса устанавливают конечные конструкции с изоляторами.

В местах расположения светильников устанавливают кронштейны (рис. 28) и к ним крепят осветительную арматуру.

Соединение отпаек к осветительной арматуре с магистралью и место соединения проводки с питающими линиями выполняют с помощью ответвительных сжимов в пластмассовом корпусе и ответвительных коробок, имеющих анкерные устройства для закрепления коробок на тросе.

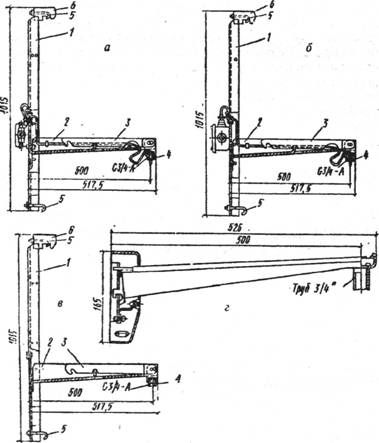

Рис. 28. Кронштейны для крепления светильников (размеры в мм): с — поворотный кронштейн КПК; 6 — поворотный кронштейн КПТ; в — поворотный кронштейн КПШ; г— настенный кронштейн; 1 — стойка; 2 — консоль; 3 — держатель; 4 — патрубок; 5 — крюк; 6 — упор

Металлические ответвительные коробки в местах ввода проводов должны иметь разрезные втулки из изолирующего материала, либо на провод накладывается дополнительная изоляция.

Чердачные электропроводки имеют свои особенности. В домах со сгораемыми перекрытиями чердачные проводки как открытые, так и скрытые допускается выполнять проводами и кабелями с алюминиевыми жилами. В домах с несгораемыми перекрытиями провода с алюминиевыми жилами прокладывают открыто в стальных трубах или скрыто в несгораемых стенах и перекрытиях. В домах со сгораемыми перекрытиями провода с алюминиевыми жилами прокладывают открыто в стальных трубах с защитой их и соединительных (ответвительных) коробок от проникновения внутрь пыли. При этом разрешается применять трубы стальные водогазопроводные и тонкостенные печной сварки и электросварные со снятым гратом.

Алюминиевые провода должны соединяться сваркой, опрессовкой или с помощью зажимов, рассчитанных на присоединения алюминиевых проводов. Соединения алюминиевых проводов путем скрутки допускается с применением защитного покрытия техническим вазелином с периодическим обслуживанием.
