Изоляционные материалы и изделия


Для изоляции оголенных участков проводов, а также участков соединения проводов применяют изоляционные ленты. Ленты бывают поливинилхлоридные и прорезиненные. Они поставляются в рулонах и разматываются по мере необходимости. Иногда для изоляции оголенных участков применяют электромонтажные трубки типа ХВТ с диаметром от 3 мм до 22 мм. Для изоляции соединений проводов в разветвительных коробках применяют изолирующие полиэтиленовые колпачки К440УХЛ2, К441УХЛ2 и К444УХЛ2 (см. табл. 6).

Таблица б

Тип

Размер, мм

Масса, т

440УХЛ2

9

7

1, 2

441УХП2

12

9

1, 5

444УХЛ

15

10

1, 8

При прокладке проводки сквозь стены и другие строительные конструкции применяются проходные пластмассовые трубки Л82УХЛ2, Л83УХЛ2, Л84УХЛ2, которые отличаются друг от друга диаметром и предназначены для защиты проводов от механических повреждений в местах прохода. Для крепления электромонтажных изделий к строительным конструкциям служат пластмассовые дюбели, которые вставляются в заранее просверленные в кирпичной или бетонной стене отверстия и закрепляются в них цементным раствором. Крепление изделий проводится шурупами с диаметром, соответствующим внутреннему диаметру дюбеля. При промышленном монтаже применяют дюбели-гвозди, которые забиваются при помощи пистолета ПЦ-52-1.   Для крепления проводов и кабелей к строительным конструкциям служат специальные скобы, которые крепятся винтами или шурупами. Форма таких скоб показана на рис. 13 и 14.

В торговой сети имеется широкий ассортимент таких скоб, что позволяет выполнять надежное и быстрое закрепление проводки.

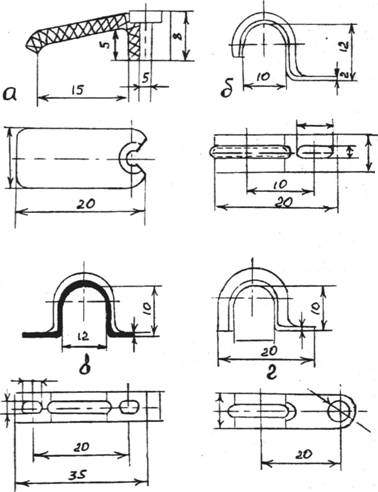

Рис. 13. Скобы крепежные: а — полиэтиленовые У641; б — стальные однолапковые СО; в — стальные двухлапковые СД; г — стальные однолапковые К720

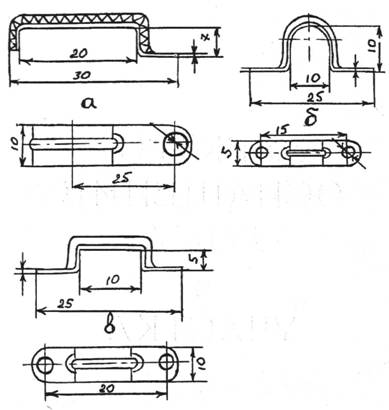

Рис. 14. Стальные крепежные скобы: о — стальные однолапковые К723; б — стальные двухлапковые К729; в — стальные двухлапковые К732

Иногда применяют пластмассовые закреп-кнопки Л11104 и закреп-пряжки Л11204, которые крепятся к стенке при помощи клея БМК-5К (рис. 15). Закреп-кнопка ЛИ 104 служит для закрепления плоских проводов АППВ, ППВ и др., а закреп-пряжка Л11204 служит для крепления проводов и кабелей плоскими лентами и др. Для бандажирования пучков проводов и крепления пучков и отдельных проводов к различным конструкциям служат монтажные ленты ЛМ5УХЛ2 и ЛМ10УХЛ2, которые поставляются в торговую сеть в виде комплекта, состоящего из 1000 м ленты и 1500 кнопок.

Рис. 15. Закреп-кнопки и пряжки: а— закреп-кнопка ЛИ 104 для крепления плоских проводов, б — закреп-пряжка Л11204 для крепления проводов потосками или лентами

Коробка типа У197УХЛЗ показанная на рис. 16, служит для соединения и ответвления проводов при скрытой проводке. Корпус 1 выполнен из стали, а крышка 2 — пластмассовая. Коробки типа У191МУХЛ2, У192МУХЛ2, У194МУХЛ2, У195МУХЛ2 изготовляются полностью в пластмассовом исполнении. Они имеют три отверстия в корпусе для прохождения проводов, а сочленение крышки с корпусом — резьбовое.

Коробки стальные У196УХЛЗ и пластмассовые Л90УХЛ2 и Л01УХЛ2 служат для установки выключателей, штепсельных розеток и переключателей при монтаже скрытой проводки. Кроме этих материалов при монтаже электрической схемы дома могут понадобиться трубы стальные или винипластовые, металлорукава типа РЗ-Ц, РЗ-Ц-Х, РЗ-Ц-А, РЗ-И, РЗ-И-Х и т. д., диаметр которых будет зависеть от суммарного диаметра проводов, проходящих внутри них. Выключатели и розетки подбираются по конструктивным особенностям в зависимости от типа проводки. Их выбор достаточно широк и по своим эксплуатационным качествам они достаточно надежны и безопасны. При выборе выключателей предпочтительнее модели с наличием фосфоресцирующего покрытия, на крышках для более удобного пользования ночью.

Рис. 16. Разветвительная коробка У197УХЛЗ

А при наличии в квартире маленьких детей следует подбирать розетки с поворачивающейся крышкой для скрытия токоведущих гаезд или предусматривая» для этой цели специальные пробки. Выбор светильников зависит от их назначения, внешнего вида и других особенностей, о которых боже подробно было сказано в разделе «Освещение квартиры». Поэтому на этом вопросе останавливаться нет необходимости.
