При многоэтажном индустриальном строительстве жилья электрическая проводка квартир проводится специализированными монтажными организациями. В этом случае централизованно проводятся все испытания, и новоселам достаточно подвесить и подключить светильники, узнать место расположения щитка учета, снять первоначальные показания счетчика и заключить договор с энергоснабжаю щей организацией (или ЖЭКом).
Однако не редки примеры, когда, получив ордер на новую квартиру, делают ее перепланировку со снятием и перенесением внутренних перегородок между комнатами. Для этого может понадобиться частичный перемонтаж электрической проводки в какой-либо части квартиры или полная ее переделка в соответствии с энергооснащенностью. Для этого можно заключить договор с монтажной организацией. Для осуществления контроля за проводимыми работами требуются знания правил эксплуатации и противопожарной безопасности. А если же вы решились выполнить электропроводку собственными силами, то вам понадобится более широкий объем знаний.
Методы и приемы всех видов работ, необходимых для проведения электрического монтажа, достаточно подробно описаны в соответствующих разделах данной книги. Игнорирование наших рекомендаций может привести к отрицательному результату. А их соблюдение поможет вам выполнить монтаж электрической проводки, которая будет служить надежно, а эксплуатация ее будет безопасной. Начнем с того, как осуществляется запитка электроэнергией домов старых образцов.
За исходную точку электропитания обычно принимается входная ответвительная коробка (на рис. 29 это «общий счетчик»). Ввод проводов осуществляется через отверстия 4. Крепится щиток к стене шурупами, для которых в корпусе предусмотрены прорези 1. Вводы проводов могут предусматриваться и снизу, через прорези 2 (фрагмент в). Обычно щиток устанавливается в нише и закрывается крышкой. Вместо предохранителей 3 (фрагменты б и в) в современных условиях обычно задействуются автоматические выключатели 5 и общий выключатель 6 (фрагмент г). На рис. 28 (сверху) дана примерная планировка дома старого типа с одиннадцатью помещениями и двумя счетчиками — одним общим и одним контрольным, для двух комнат. Развязка проводки является типовой и может встречаться с небольшими отклонениями в большинстве старых домов.
В новых домах квартирные щитки, как правило, не устанавливают, а счетчики, выключатели автоматические и неавтоматические монтируют в этажных щитках. В этажном щитке на рис. 30, а видны предохранители /, отверстия 2 для ввода проводов, надписи 3 с номерами квартир, к которым относятся предохранители, петли 4, на которых укреплена крышка щитка (на рис. 30, а она не показана).
На рис. 30, 5 показан этажный щиток с двумя отсеками. В верхнем отсеке б установлены автоматические выключатели 5 и выключатели 7.

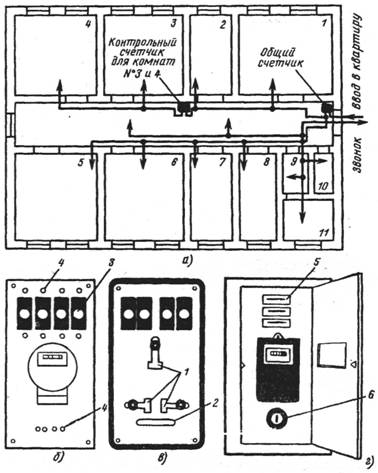

Рис. 29. Запитка электроэнергией дома старого образца: а — схема разветвительных коробок (гнезд со счетчиками) и монтажа проводов; 6, в — основные элементы элекгрощитков старого типа; г — улучшенная модель старого щитка
Каждый выключатель относится к одной квартире и при необходимости отключает ее от сети. В нижнем отсеке расположены счетчики. Панель 9, закрывающая счетчики, заперта Показания счетчиков видны через окна 8 в панели. Прямоугольники 3 — надписи с номерами квартир.

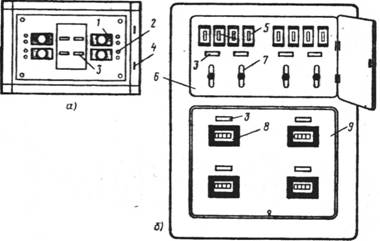

Рис. 30. Современный этажный щиток: 1 — предохранители; 2 — отверстия для ввода проводов; 3 — указатели номеров квартир; 4 — петли для крышки; 5 — автоматические выключатели; 6 — верхний отсек; 7 — выключатели обычные; 8 — окна счетчиков; Р — панель
Нередко вместо этажных щитков применяют совмещенные электрошкафы (рис. 31). Шкаф имеет отсеки с отдельными дверцами. В одном отсеке расположены автоматические выключатели 1 и выключатели 2, таблички 3 с номерами квартир, в другом, запертом — счетчики 4; третий отсек 7 предназначен для слаботочных устройств: телефонов, радиотрансляционной сети и сети телевизионных антенн. К каждой квартире относятся один выключатель и два автоматических выключателя — один для линии общего освещения, другой — для линии штепсельных розеток. Если же в квартире есть электроплита, то устанавливают три автоматических выключателя, причем тот из них, который служит для защиты электропроводки к плите, имеет уставку 25 или 40 А в зависимости от мощности плиты. На рисунке видны концы труб, в которых проложены провода 5, идущие в квартиры, и провода 6 стояка.
В некоторых шкафах имеется штепсельная розетка с защитным контактом, к которой присоединяют уборочные машины.
Если в загородном доме возникает необходимость самостоятельного подсоединения квартирного щитка (рис. 32), советуем устанавливать щиток в стороне от зоны возможных механических воздействий (двери, ставни), от трубопроводов отопления, газопровода, водопровода.

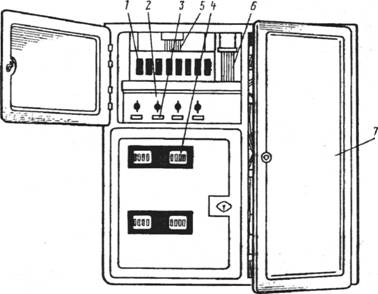

Рис. 31. Совмещенный этажный электрошкаф: 1 — автоматические выключатели; 2 — обычные выключатели; 3 — номера квартир; 4 — счетчики; 5— ввод проводов; 6— электропроводный стояк; 7— отсек питания слаботочных устройств (телефоны, радиопроводка, антенная проводка)
Расстояние от них должно быть не менее 0, 5 м. Крепление щитка должно быть строго вертикальным, допустимый уклон — не более Г. Расстояние от пола до коробки зажимов счетчика должно соблюдаться в пределах 0, 8—1, 7 м.
Такие же требования предъявляются и в случае подключения групповых щитков. Но обратим внимание на некоторые обязательные требования.
Перед трехфазным счетчиком обязательно устанавливают отключающий аппарат (рубильник, автоматический или пакетный выключатель и т. п. ). Приборы учета, отключающие аппараты и при необходимости другие устройства должны быть опломбированы. Приборы учета рекомендуется устанавливать в отапливаемом помещении, в противном случае предусматривается подогрев счетчика в зимнее время.
При монтаже электропроводки для присоединения счетчиков около счетчиков необходимо оставлять концы длиной не менее 120 мм.
Рис. 32. План-схема монтажа квартирного щитка: 1 — ввод проводов; 2 — аппаратура отключения; 3 — винт отходящей линии; 4 — предохранитель; 5 — винт центрального контакта; 6 — провода, соединяющие счетчик и предохранители; 7— асбестовая прокладка; 8 — счетчик; 9 — корпус щитка; 10 — основание щитка (дерево)
Оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличную окраску или специальную метку. В электропроводке к счетчикам паек не допускается.
Сечения проводов и кабелей, присоединяемых к счетчикам, должны быть не менее 4 мм2 для алюминия и 2, 5 мм2 для меди.
Для безопасной установки и замены счетчиков должна предусматриваться возможность отключения счетчика установленными до него коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.
Групповые щитки рекомендуется помещать в шкафу, который исключал бы возможность механического повреждения щитка и исключал попадание влаги на контакты и аппаратуру. Конструкция крепления в любом случае должна обеспечивать возможность установки и съема счетчика с лицевой стороны.
